目前犀牛rhino已经成为工业设计师的必备工具,以其快捷的建模方式,对尺寸的精确控制,强大的建模功能,高质量的曲面性能在工业设计领域得到很好的应用和发展。收到广大工业设计师的亲睐也在所难免。初学者在学习软件时往往过多的关注方法和技巧,其实设计思想才是最重要和最核心的。下面对常用的设计思想的应用做一个简单的讲解,希望可以对初学者有所帮助。
先说所切块思想,切块思想简单的说就是产品形体通过面或是体块切割出来的,这是建模当中最常用的方法,一个产品的外形可以通过不同形体的切割而得来。很多人学完犀牛后一拿到产品走上来就用曲线曲面工具,画线扫描来绘制产品外形,其实这是不正确的建模思路,我们建模要从最简单的方法学起,拿到一个产品首先要分析,我用什么方法建模最快最准确,为后期倒角带来方便。其实大家都知道什么样的角最好倒,实体的角最好倒,原因是有一个实体倒角工具可以到将不同大小的角一起倒,能让你模型不同倒角处很好的过渡衔接。所以我们从实体建模开始,初步了解一下切块思想在犀牛中的应用。

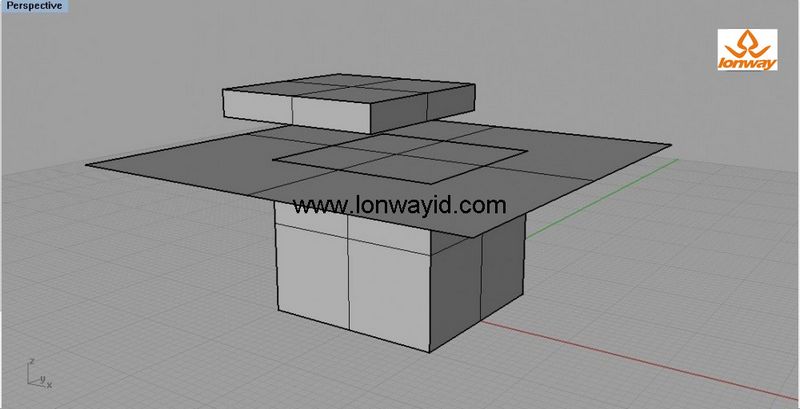

1.用直面切实体得出的是一个平面,实体切面和切面的平面吻合。

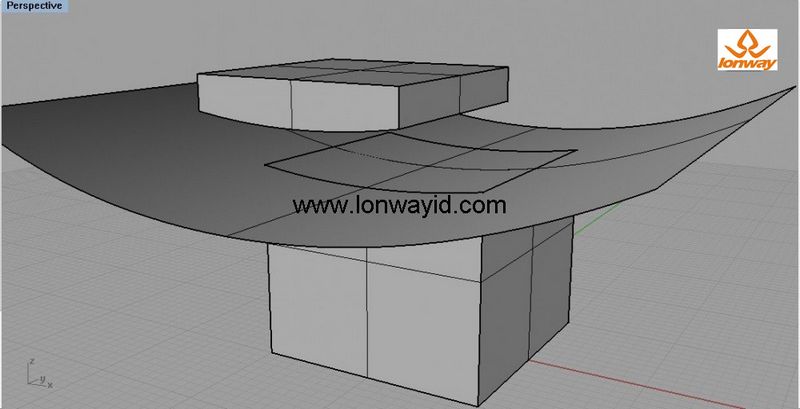

2.用曲面(单曲面)切除的实体是曲面类型,其切面和曲面吻合。

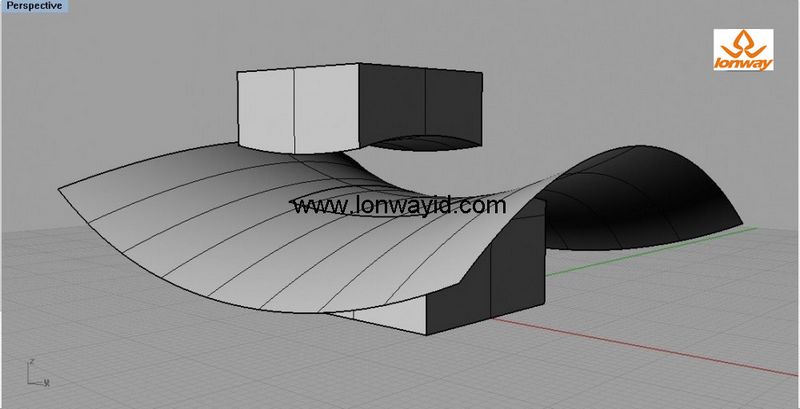

3.用三维双曲面切实体模型,得出的是三维双曲面,其切面和双曲面吻合。

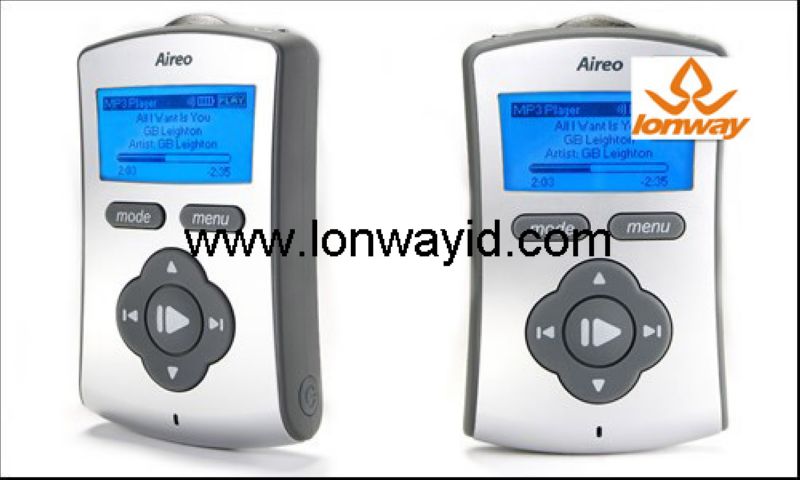

下面以这个产品为例子,简单的讲解一下切块思想在犀牛中的应用。

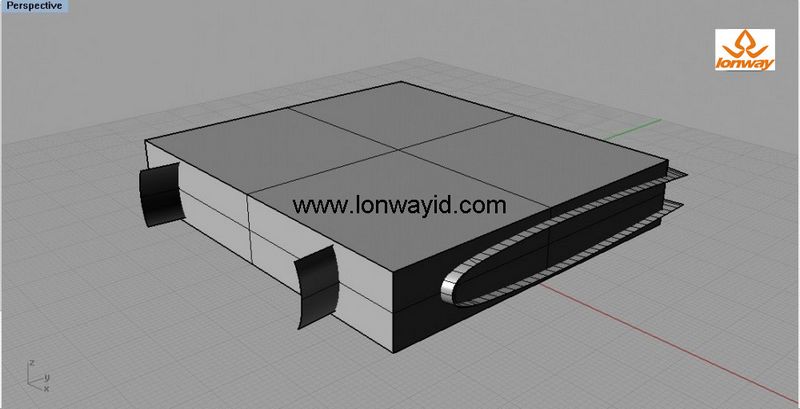

首先做一个比产品略大的实体,然后做出相应的用来切面的曲面。

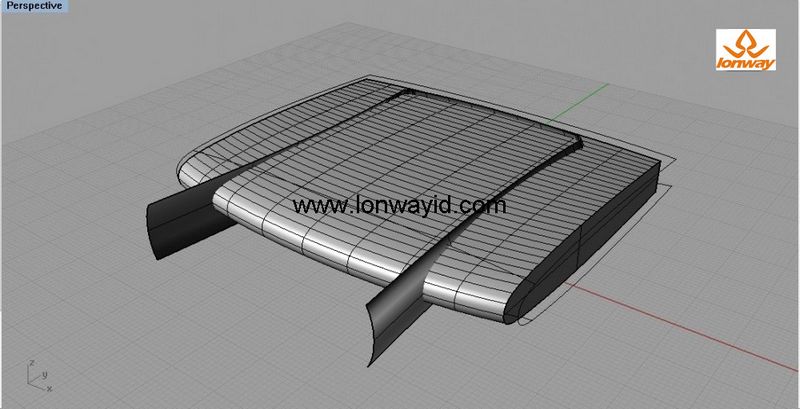

第一次做布尔运算,用曲面切除实体模型,做出想要的曲面效果

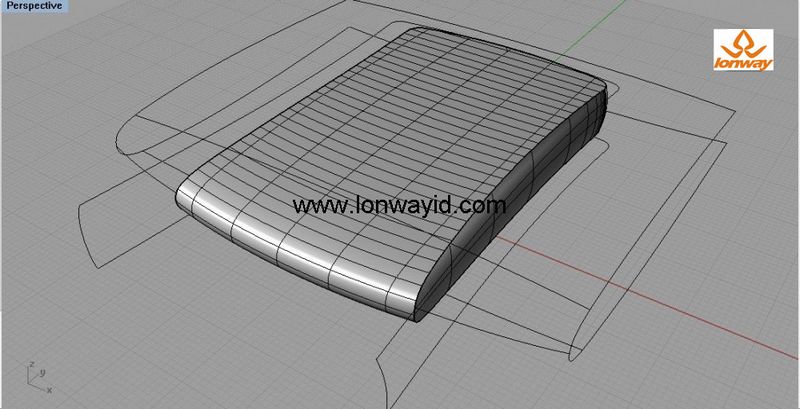

第二次做布尔运算,用曲面切除实体模型,做出想要的曲面效果
一个模型有很多种建模方法,这个方法也许不是最好的,只是一个建模思想和设计思想供大家参考,希望可以起到抛砖引玉的作用。
